Zierick, le spécialiste du Connecteur pour Montage en Surface

Depuis plus de 95 ans, Zierick se spécialise dans les solutions fil-à-carte et carte-à-carte. Zierick est réputé pour ses terminaux IDC uniques de montage en surface et ses fiches à sertir pour les connexions à un circuit imprimé. Ces solutions de connectique remplacent le soudage traditionnel et augmentent la longévité de votre application de manière significative. Ils sont souvent utilisés dans les applications électroniques, mais aussi dans les domaines de l'éclairage à semi-conducteurs, du contrôle industriel et de l’électronique automobile.

Pour plus d'informations sur Zierick, visitez www.zierick.com

Consultez notre brochure sur l'éclairage avec différentes solutions de connecteurs montés en surface de Zierick

télécharger

Fini les procédés de soudage à forte intensité de main-d'œuvre

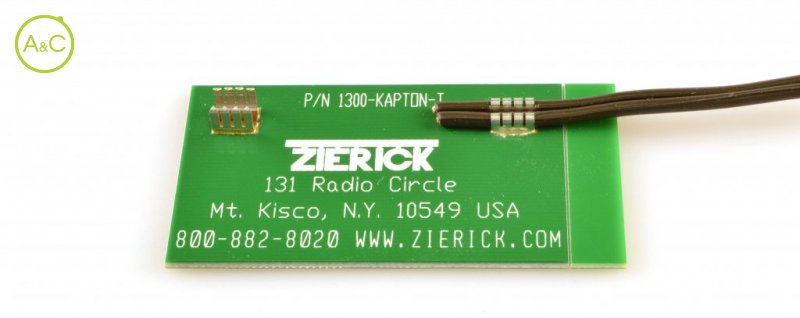

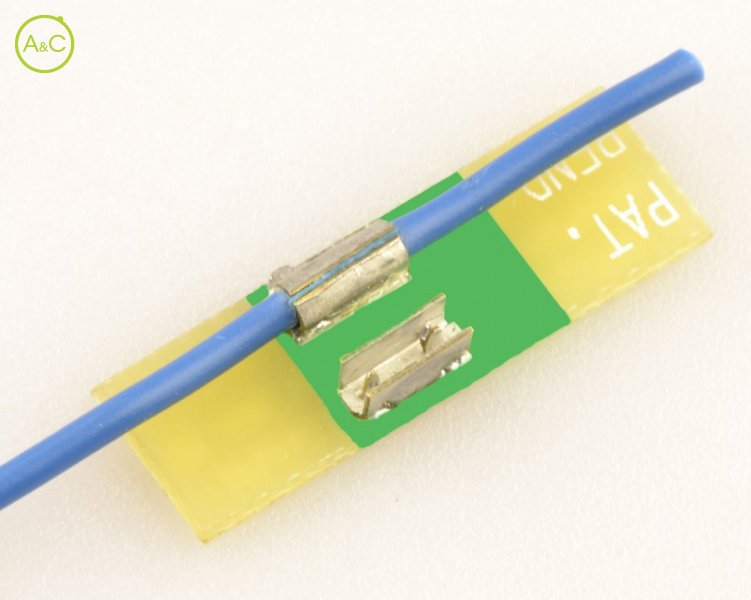

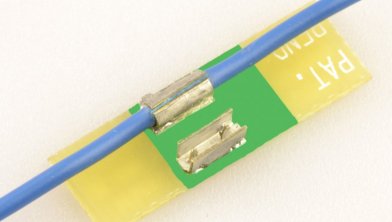

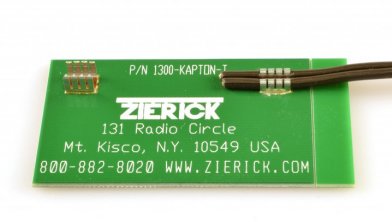

Avec son Connecteurs à Perforation d'Isolant, Zierick offre une solution très fiable et économique pour connecter des fils à un circuit imprimé par un procédé automatisé. Cette méthode innovante combine les avantages du sertissage, du perçage d'isolation et du montage en surface, remplaçant ainsi le soudage à forte intensité de main-d'œuvre. Cela se traduit par une fiabilité bien plus élevée, une qualité constante, des délais de fabrication moindres et des coûts de production réduits.

En Europe, cette méthode est souvent utilisée pour les grandes séries de production d'éclairage LED. Récemment les Connecteurs à Perforation d'Isolant ont reçu la certification UL, démontrant qu'ils respectent les exigences légales relatives aux produits finis sur le marché américain.

Zierick vidéos

Comment fonctionne la technologie de perforation d'isolant pour les câbles coxiaux

Tout d'abord, les connecteurs IPC sont montés sur le circuit imprimé. Avant que le câble pénètre dans le boîtier, on retire la gaine extérieure et on dénude le blindage sur environ 6,35 mm. Cela se fait en une seule opération.

Le connecteur est muni de 3 petites lames qui permettent de transpercer en même temps la gaine extérieure et le diélectrique à 2 endroits distincts. En exerçant une pression sur la partie supérieure du boîtier, les lames de perçage coupent l'isolant et la connexion est réalisée. Cela peut se faire soit avec un outil manuel ou une petite presse. Les lames perçantes maintiennent une pression constante sur chaque fil.

Connecter des fils à un circuit imprimé par un procédé automatisé

Voyez ici comment Zierick connecte des fils à un circuit imprimé par un procédé automatisé à l’aide de sa technologie à perforation d'isolant. Cette technologie se traduit par une fiabilité bien plus élevée, une qualité constante, des délais de fabrication moindres et des coûts de production réduits.

Connecter des fils à un circuit imprimé par un procédé automatisé

Dans cette vidéo, Zierick explique du début à la fin comment fonctionne le procédé automatisé de connecter des fils à un circuit imprime à l’aide de sa technologie à perforation d'isolant.

Présentation du produit
