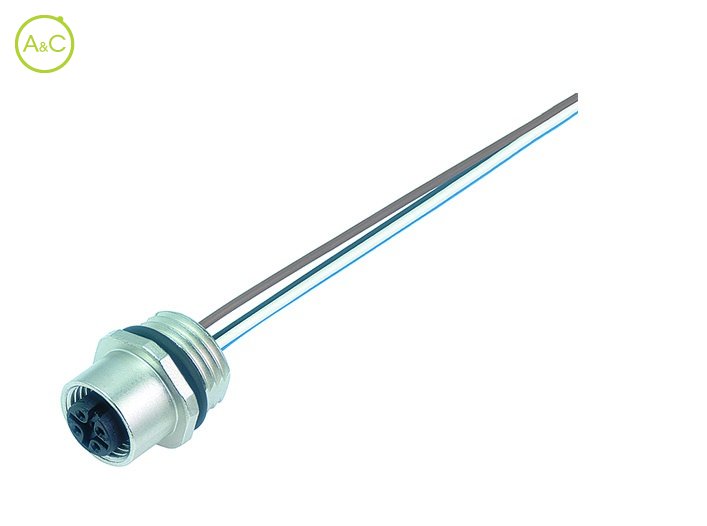

Female panel mount connector

  • With single wires, 0,14mm²/0,25mm²
  • UL-approval

Number Of Poles

  • 4
  • 5
  • 8
  • 12
Article Number 76 0132 0011 00004 0200 09 3432 700 04 09 3432 282 04 76 2132 0111 00004 0200 76 2232 0111 00004 0200
Old Article Number 09 3432 00 04 09 3432 282 04 09 3432 828 04

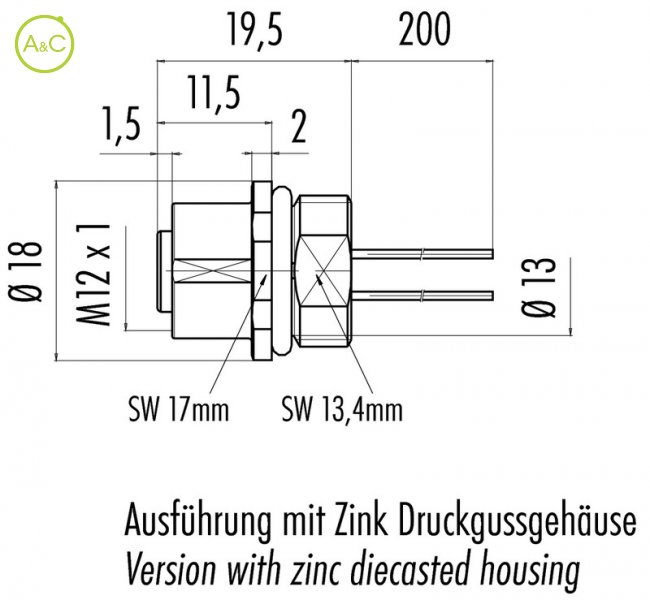

Connector Diameter 18 mm 18 mm 18 mm 18 mm 18 mm
Number Of Contacts 4 contacts 4 contacts 4 contacts 4 contacts 4 contacts
Connector Locking System Screw (M12-A) Screw (M12-A) Screw (M12-A) Screw (M12-A) Screw (M12-A)
Termination Single wires Single wires Single wires Single wires Single wires
Wire Section 0.25 mm² 0,25 mm² 0,25 mm² 0.25 mm² 0.25 mm²
Protection Degree IP68 IP68 IP68 IP68 IP68
Mating Cycles >100 times >100 times >100 times >100 times >100 times
Upper Temperature +85 °C +85 °C +85 °C +85 °C +85 °C
Lower Temperature -40 °C -40 °C -40 °C -40 °C -40 °C
Rated Voltage 250 250 250 250 250
Rated Impuls Voltage 2500 V 2500 V 2500 V 2500 V 2500 V
Pollution Degree 3 3 3 3 3
Overvoltage Categorie II II II II II
Material Group II II II II II
Rated Current (40°) 4 A 4 A 4 A 4 A 4 A
Max. Contact Resistance 3 mΩ 3 mΩ 3 mΩ 3 mΩ 3 mΩ
Material Of Contact CuSn (Bronze) CuSn (Bronze), CuZn (Brass) CuSn (Bronze), CuZn (Brass) CuSn (Bronze) CuSn (Bronze)
Plating Au (Gold) Au (Gold) Au (Gold) Au (Gold) Au (Gold)
Material Of Insert PA PA PA PA PA
Material Of Housing Zinc diecasting nickel plated Zinc diecasting nickel plated Stainless steel Zinc diecasting nickel plated Zinc diecasting nickel plated
Fiche produit Télécharger la fiche produit Télécharger la fiche produit Télécharger la fiche produit Télécharger la fiche produit Télécharger la fiche produit
Les propriétés diffèrent selon les variantes et sous-variantes
